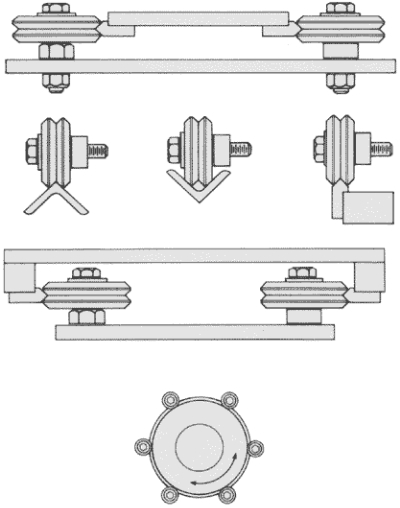

Montagens Típicas e Aplicações

O que determina a precisão do sistema é o desempenho, linearidade e paralelismo da placa ou barra à qual está parafusada a guia.

Obtemos total precisão utilizando um material retificado com as superfícies de montagens planas e paralelas.

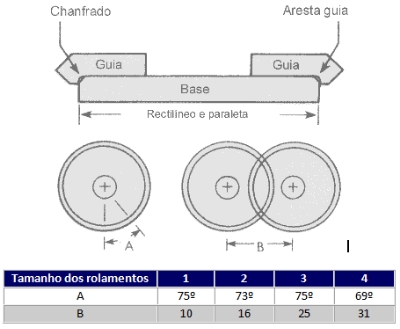

A aresta da superfície de montagem da guia deve ser chanfrada com aproximadamente 0,5mm x 45º, para acomodar o pequeno raio no interior do ressalto de apoio da guia. O perfil do rolamento permite uma ação constante de autolimpeza da guia.

Para uma vida útil maior, deve ser aplicada sobre a superfície de contato da guia, uma ligeira camada de lubrificante. O ajuste dos rolamentos deve ser preciso, para diminuir desgastes e falhas. O movimento deve ser linear, com total rotação dos rolamentos sobre a guia.
